Camerele
de termoviziune (infrarosu) sunt ideale pentru
efectuarea lucrarilor de mentenanta la instalatiile electrice, mecanice si
termice. Sunt utile pentru o scanarea termica mai simpla, mai eficienta si in
deplina siguranta.
Aceste camere termografice pot fi utilizate
pentru:
- identificarea rapida a problemelor de contact la instalatiile
electrice ( suruburi nestranse, sertizarea necorespunzatoare a cablurilor,
aparitia stratului de oxid intre materialele ce realizeaza conexiunea electrica,
defecte interne ale cablurilor ),
- vizualizarea traseele prin care circula
agent termic pentru a vedea daca exista depuneri de material pe interiorul
acestora, scurgeri sau defecte la izolatia exterioara,
- detectarea
problemelor de functionare la rulmenti, lagare, motoare electrice sau
termice,
- verificarea oalele de condens, pompelor si schimbatoarelor de
caldura.
Puteti utiliza camerele termografice pentru inspectia instalatiilor electrice de joasa tensiune din halele de productie, birouri, spitale, hoteluri, centre comerciale, etc.

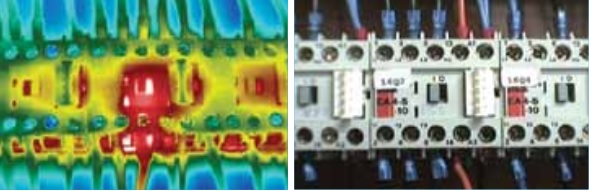

Supraincalzirea conectorilor

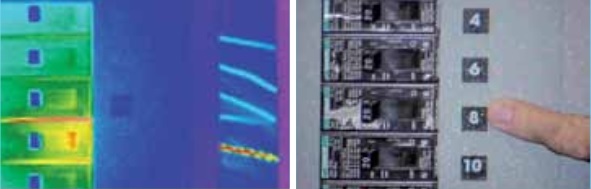

Punctul incalzit indica un scurt circuit ce poate duce la un incendiu
Punctele incalzite pot indica un scurtcircuit , ce pot duce la producerea unui incendiu
Instalatiile mecanice
In multe industrii , sistemele mecanice pot fi componentele de baza ale operatiunilor.
Datele colectate cu ajutorul unei camere in infrarosu pot fi o sursa nepretuita de informatii la studiile de vibratie in monitorizarea echipamentelor mecanice. Sistemele mecanice se vor incalzi daca in sistem exista un decalaj la un moment dat.
Benzile transportoare sunt exemplul cel mai bun. Daca o rola este uzata, aceasta se va constata usor cu ajutorul camerei (temperatura pe echipamentul/ sistemul defect va creste), putand astfel fi inlocuita la timp fara a duce la intreruperea procesului de productie.

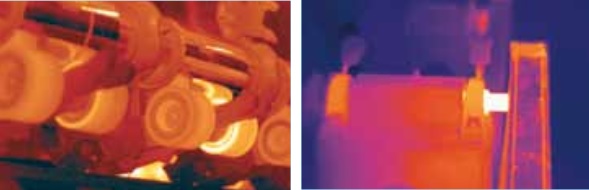

Rola suspecta Rulment supraincalzit

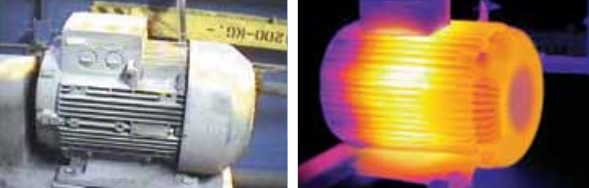

Un motor electric in conditii normale de functionare
Un motor electric poate fi deasemenea inspectat cu ajutorul unei camere in infrarosu.
Defectele
motoarelor , cum ar fi
periile de contact s i rotorulproduc de
obicei un exces de caldura ce nu
poate fi detectata in analiza vibratiilor.
Alte sisteme mecanice monitorizate cu ajutorul camerelor Flir sunt: cuplaje, cutii de viteze, rulmenti, pompe,compresoare, curele si sisteme transportoare.
Exemple de defecte mecanice ce pot fi detectate termic cu ajutorul camerelor
Flir:
• probleme de lubrifiere
• neconcordante
• motoare supraincalzite
• role suspecte
• pompe supraincarcate
• Axul motorului
supraincalzit
• rulmenti supraincalziti
Aceste s i alte probleme pot fi identificate intr-un stadiu timpuriu cu ajutorul unei camere de termoviziune
. Acest lucru va ajuta la prevenirea costisitoare a defectelor si asigurarea continuitatii productiei.

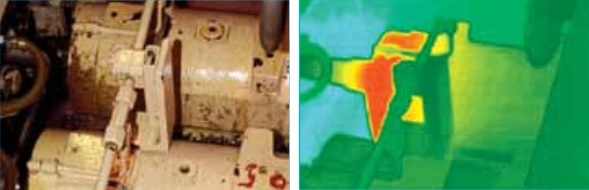

Motor: Problema cu rulmentul
Motor: probleme interne
Conducte
Camera termografica ofera , de asemenea, informatii valoroase despre starea tevilor, tuburilor s i izolarea valvelor.
Verificarea starii materialului izolator ce
inconjoara conductele poate fi foarte importanta. Pierderile de caldura datorate lipsei de
izolare va apare foarte
clar pe ecranul camerei
termografice, permitandu-va rapid sa reparati izolatia s i sa preveniti pierderile importante de
energie.
Supapele de
proces sunt un alt bun
exemplu de echipamente legate de conducte care
pot fi inspectate cu ajutorul camerelor termografice.In afara de detectarea scurgerilor,
camerelor
termografice pot fi, de asemenea, utilizate pentru a determina daca supapa este deschisa sau inchisa, chiar de la distanta.
Exemple de defecte ale tevilor care
pot fi detectate termic sunt:
•scurgeri
in pompe, conducte s i valve
•defalcari de izolare
• blocaje in tevi
Toate tipurile de
scurgeri, conducte blocate s i izolari necorespunzatoare vor fi clar vazute cu ajutorul camerelor termografice Flir. Deoarece o
camera termografica poate da repede o imagine de
ansamblu a unei instalatii
intregi, nu exista nici nevoie pentru a verifica fiecare conducta individual.

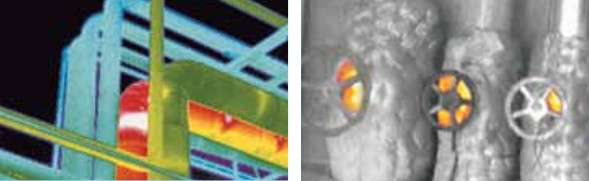

Izolatie avariata

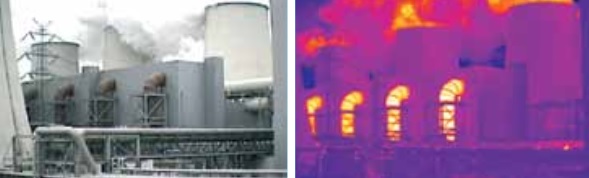

Scurgere de caldura intr-o instalatie de
abur
datorita izolatie insuficienta
Inspectia izolatiei
